Задвижки клиновые с одним конц. выключателем

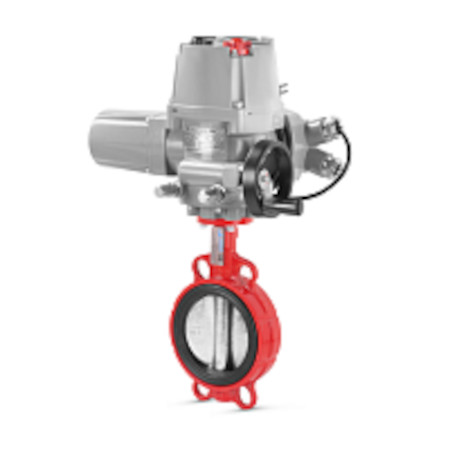

Затворы дисковые с электроприводом
Затворы с электроприводом, модели - «Север-ZTE» - (далее-затворы) применяются всистемах пожаротушения в качестве надёжного запорно-регулирующего устройства, не требующего специального обслуживания.
Затворы поставляются производителем сручным(через маховик) и электрическим (черезэлектропривод) управлением. Затворыявляются условно полнопроходным запорным элементом с возможностью первичного регулирования.Рабочее положение затвора на трубопроводе универсальноетипа- «У».
Присоединение к трубопроводу - фланцевое. Монтажзатворов производится с воротниковыми фланцами по ГОСТ 12821-80. Монтаж затворов с плоскими фланцамизапрещен.
Основные технические характеристики затвора представлены ниже.
| Наименование параметра | Значение |
| Давление минимальное рабочее, МПа | 0 |
| Давление максимальное гидравлическое, МПа , не менее | 1,6 |
| Давление максимальное пневматическое, МПа, не менее | 0,6±0,3 |
| Класс герметичности | |
| Рабочая среда для затворов в системах пожаротушения: | вода, вода со смачивателем ипенообразователем |
| Температурный диапазон эксплуатации, °С | от +4 до +40 |
| Напряжение питания сети переменного тока, В | 220 |
| Потребляемая мощность , кВт | 0,31 |
| Диаметр условного прохода, мм | 50, 65, 80, 100, 125,150, 200, 250, 300 |
| Время открытия/закрытия, с | 22 |
| Ресурс срабатывания, циклов, не менее | 500 |
| Вероятность безотказной работы затвора в дежурном режиме за время работы не менее 2000 ч., не менее | 0,99 |
| Назначенный срок службы, лет | 10 |
| Тип соединения | межфланцевый |
В затворах корпус выполнен из ковкого чугуна и окрашен долговечным полимерным составом красного цвета по RAL 3020.

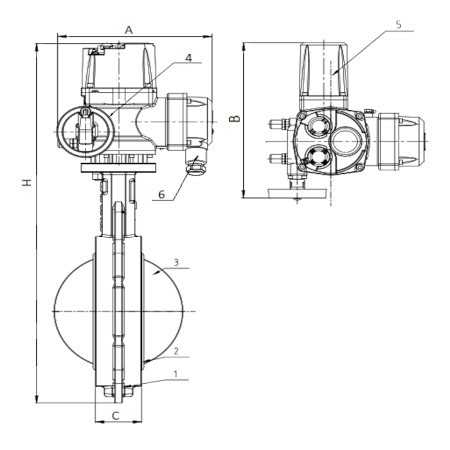

Основные составные элементы
1-Корпус;
2- Манжета;
3-Диск;
4-Маховик электропривода;
5-Электропривод;
6- Гермовводы
| Ду/Дюйм | А*, мм | В*,мм | Н*, мм | C*, мм | фDmin*, мм | Масса,не более, кг |
| 50/2" | 333 | 361,5 | 443 | 43 | 50,5 | 18,9 |
| 65/21/2" | 333 | 361,5 | 463 | 46 | 65,6 | 19,33 |
| 80/3" | 333 | 361,5 | 511,5 | 46 | 80,8 | 20,0 |
| 100/4" | 333 | 361,5 | 514 | 52 | 101,1 | 20,5 |
| 125/5" | 333 | 361,5 | 541 | 56 | 126,2 | 23,6 |
| 150/6" | 333 | 361,5 | 568,5 | 56 | 151,5 | 25,9 |
| 200/8" | 333 | 361,5 | 643,5 | 60 | 202,1 | 29,6 |
| 250/10" | 333 | 361,5 | 705 | 68 | 252,5 | 39,6 |
| 300/12" | 333 | 361,5 | 772 | 78 | 303,3 | 49,5 |
*Предельное отклонение габаритных размеров и массы: ± 5 %.
Условное обозначение затворов по ТУ BY 192009910.003-2024:
- Затвор Зт 50-300/1,6(Р, Э220)-Ф.У3.1-«Север-ZTE» ТУ BY 192009910.003-2024
- 50 (65- 300) – диаметр условный, мм;
- 1.6- давление, максимальное рабочее МПа;
- (Р, Э220)- привод ручной и электрический на напряжение 220 В переменного тока;
- Ф- фланцевое соединение с арматурой;
- У-климатическое исполнение по ГОСТ15150;
- 3.1 – категория размещения по ГОСТ15150;
- «Север-ZTE»- условное наименование (модель) по ТД;
- ТУ BY 192009910.003-2024- обозначение технических условий.
