Краны шаровые резьбовые (муфтовые) с контролем положения

Шаровый муфтовый кран - это запорная арматура, состоящая из корпуса и вращающегося элемента - шара. При повороте шара на 90° происходит перекрытие или открытие потока воды или другого огнетушащего средства. Такой тип муфтовых кранов с контролем положения отличается простотой конструкции и надежностью в работе. Одним из важных преимуществ шаровых муфтовых кранов является возможность контроля их положения. Это осуществляется с помощью специальных датчиков, которые устанавливают на корпус крана. Датчики передают информацию о положении шара на пульт управления системой пожаротушения, что позволяет оперативно реагировать на изменение ситуации и принимать необходимые меры. Использование шаровых муфтовых кранов в системах пожаротушения позволяет обеспечить быстрое реагирование на возникновение пожара и предотвратить его распространение.

В кранах корпус выполнен из нержавеющей стали 304 и окрашен долговечным полимерным составом красного цвета.

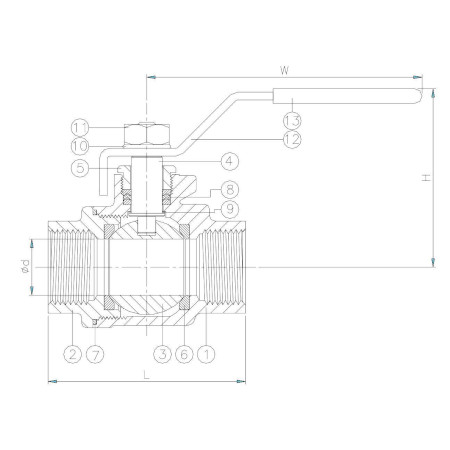

Габаритные размеры крана

*Предельное отклонение габаритных размеров и массы: ± 5%.

**∅d1- минимальный диаметр прохода. Предельное отклонение размера: ± 5%

Спецификация материалов

Рабочая среда для кранов : вода, вода со смачивателем, пенообразователь в системах пожаротушения, вода в системах холодного и горячего водоснабжения.

Рабочая температура: от -10 до +40 °С.

Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.

Класс герметичности: А

Вероятность безотказной работы в дежурном режиме не менее 0,99 за время работы не менее 2000 ч.

Назначенный срок службы ,не менее:10 лет.

Условное обозначение кранов по ГОСТ Р 51052-2002:

К 15/1,6 -УМ.У3.1- «WB-15»где:

• К - кран;
• 15 (20-100) – диаметр условный, мм;
• 1.6 - давление, максимальное рабочее МПа;
• У - универсальное рабочее положение на трубопроводе;
• М - муфтовое соединение с арматурой;
• У - климатическое исполнение по ГОСТ15150;
• 3.1 – категория размещения по ГОСТ15150;
• «WB-15» - условное наименование (модель) по ТД.

Комплект поставки
