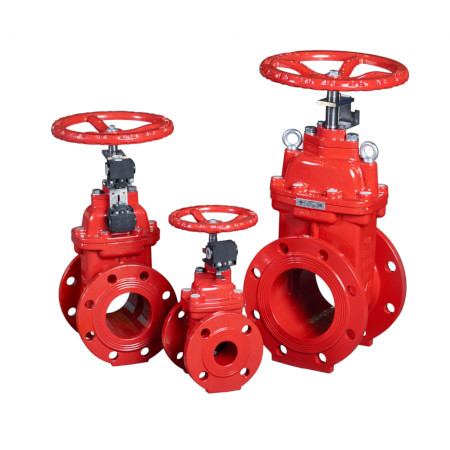

Задвижки клиновые с двумя конц. выключателями

Задвижки клиновые в системе пожаротушения — это вид трубопроводной арматуры, который используется для перекрытия потока жидкости или газа в системе пожаротушения. Они обеспечивают надёжное и герметичное перекрытие трубопровода и позволяют контролировать поток рабочей среды.

Принцип действия

Задвижка клиновая состоит из корпуса, затвора, уплотнительных поверхностей и клина. При вращении маховика или другого привода шпиндель перемещает клин, который прижимает уплотнительные поверхности и перекрывает поток рабочей среды.

Характеристики

• Материал корпуса: чугун, сталь, нержавеющая сталь и другие материалы, которые обеспечивают прочность, долговечность и устойчивость к коррозии.
• Диаметр (задвижки клиновые dn): от 50 мм до 1200 мм и более, в зависимости от требований системы пожаротушения.
• Давление: от 1,6 МПа до 4,0 МПа и более, в зависимости от типа системы пожаротушения.
• Температура рабочей среды: от -20 °C до +150 °C и более, в зависимости от материала уплотнительных поверхностей.
• Тип присоединения: фланцевое, муфтовое, под приварку и другие типы, которые соответствуют требованиям системы пожаротушения.

Задвижки клиновые широко используются в системах пожаротушения, так как они обеспечивают надёжное перекрытие потока рабочей среды и позволяют быстро реагировать на возникновение пожара. Они могут быть установлены на трубопроводах, которые транспортируют воду, пену, газ и другие огнетушащие вещества.

Для правильного выбора задвижек клиновых необходимо учитывать характеристики системы пожаротушения, такие как диаметр, давление, температура и тип рабочей среды. Также необходимо соблюдать требования нормативных документов и рекомендации производителей.

Важно отметить, что задвижки клиновые должны быть сертифицированы и соответствовать требованиям пожарной безопасности. Они должны быть изготовлены из качественных материалов и иметь надёжную конструкцию, которая обеспечивает герметичность и долговечность. Компания M1 имеет все необходимые сертификаты на продаваемую продукцию.

При выборе задвижек клиновых с электроприводом также необходимо учитывать условия эксплуатации, такие как частота использования, агрессивность рабочей среды и другие факторы, которые могут повлиять на срок службы и надёжность работы задвижек.

В целом, задвижка клиновая фланцевая является важным элементом системы пожаротушения, который обеспечивает безопасность и защиту от пожаров. Они должны быть выбраны с учётом всех требований и условий эксплуатации, чтобы обеспечить надёжную работу системы пожаротушения.

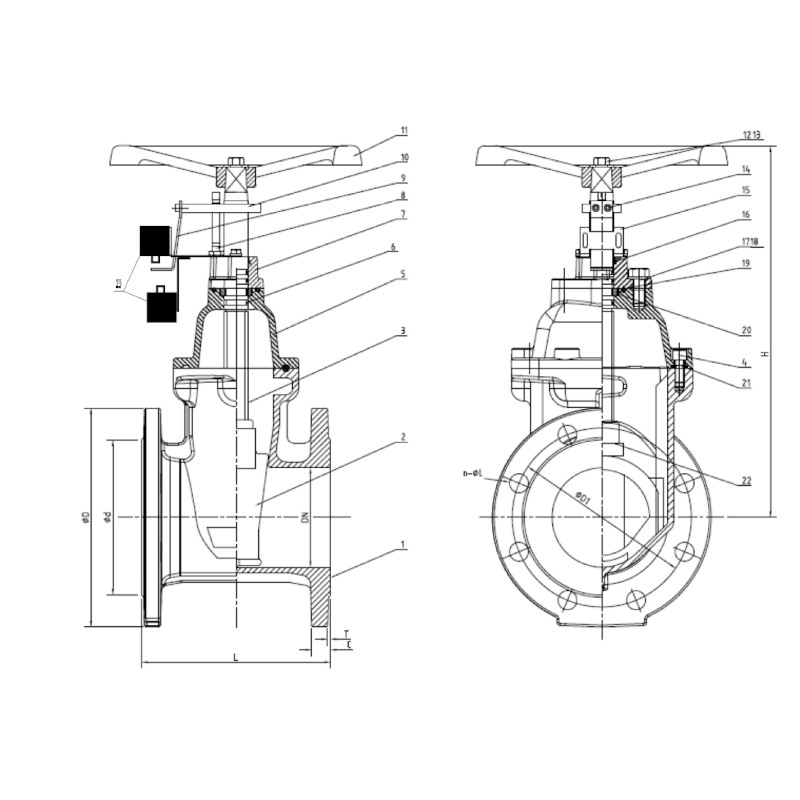

Габаритные размеры и масса задвижки модели – XZ45X

*Предельное отклонение габаритных размеров и массы: ± 5 %.

**DN- минимальный диаметр прохода. Предельное отклонение размера: ± 5 %

Спецификация задвижек

Рабочая среда для задвижек: вода, вода со смачивателем, пенообразователь в системах пожаротушения, морская вода, вода в системах холодного и горячего водоснабжения.

Рабочая температура: от -10 до +40 °С.

Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.

Класс герметичности: А

Вероятность безотказной работы в дежурном режиме не менее 0,99 за время работы не менее 2000 ч.

Назначенный срок службы, не менее: 10 лет.

Условное обозначение задвижек по ГОСТ Р 51052-2002:

Задвижка Зд 50-400/1,6-Ф.У3.1 - «XZ45X» где:

• Зд- задвижка;
• 50 (65- 400) – диаметр условный, мм;
• 1.6- давление, максимальное рабочее МПа;
• Ф-фланцевое соединение с арматурой;
• У-климатическое исполнения по ГОСТ15150;
• 3.1 – категория размещения по ГОСТ15150;
• «XZ45X» - условное наименование (модель) по ТД.

Комплект поставки
